PS48600-3/2900型电源系统技术简介
1. 系统构成及外形图

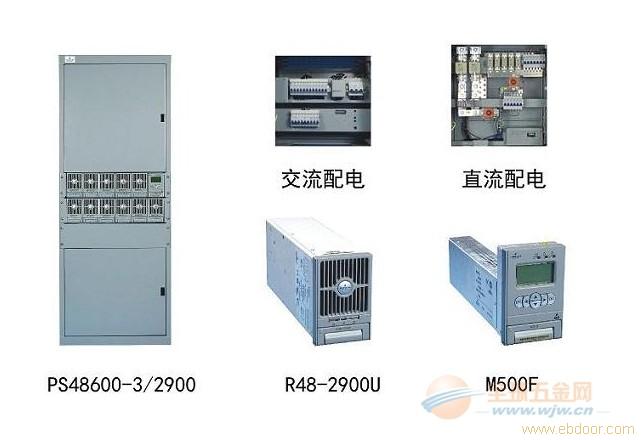

艾默生PS48600-3/2900型智能高频开关通信电源由交流配电单元、直流配电单元、整流模块(R48-2900：48V/30A)、监控模块（M500F）、机柜等构成的一种柜高2.0m电源系统。适用于基站、小容量交换局、卫星通信、数据通信等电网波动范围很宽的场合。
艾默生 PS48600-3/2900型智能高频开关电源系统
2. 系统特点
l整流模块采用有源功率因数补偿技术，功率因数值达0.99。
l交流输入电压正常工作范围宽至85V～300V。
l整流模块采用全面软开关技术，额定效率高达91％以上。
l整流模块超低辐射。采用先进的电磁兼容设计，整流模块能够满足CE、NEBS、YD/T983等国内外标准要求。整流模块的传导和辐射均能达到Class B的要求。
l整流模块安规设计符合UL，CE，NEBS标准。
l 整流模块采用无损伤热插拔技术，即插即用，更换时间小于1min。
l 整流模块有输出过压硬件保护和输出过压软件保护。软件过压保护方式有两种选择：一次过压锁死模式、二次过压锁死模式。
l完善的电池管理。有电池低电压保护功能和负载下电功能，能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。
l可记录200条历史告警记录；可记录10组电池测试数据。
l 网络化设计，提供一路RS232接口、Modem、干接点等多种通信接口，组网灵活，可实现远程监控，无人值守。
l完善的交、直流侧防雷设计。
l完备的故障保护、故障告警功能。
3. 艾默生电源系统技术参数
3.1 PS48600-3/2900系统有以下2种配置方式：
（1）．PS48600-3/2900-X1：双路交流手动输入、无用户交流输出，直流输出7路；
（2）．PS48600-3/2900-X2：两路交流自动输入、有用户交流输出，直流输出7路。
PS48600-3/2900-X1
PS48600-3/2900-X2
监控模块M500F
1台
整流模块R48-2900
标准配置：2台；可选数量：2～12台
交流配电
防雷
II/C级防雷
交流输入
两路交流输入，交流输入空开规格：
2×63A/2P
交流输出
无用户交流输出
两路三芯插座，由一路16A/1P的MCB控制
直流配电
防雷
直流侧防雷
电池
两路电池输入熔丝：2×100A NT00
负载输出
7路负载输出，总负载电流≤100A。其中：
1×63A/1P（MCB），2×32A/1P（MCB），1×10A/1P（MCB），1×100A NT00（FUSE），1×50A NT00（FUSE），1×6A NT00（FUSE）
可选部件
温度传感器及其线缆，DC/DC模块，远程监控组件
4. 艾默生电源系统详细技术指标：
参数类别
参数名称
PS48600-3/2900
环境条件
工作温度
-5～40℃
储存温度
-40～70℃
相对湿度
5～95％RH
海拔高度
≤2000m（超过需降额使用）
其它
没有导电尘埃和腐蚀性气体，没有爆炸危险
交流输入
输入制式
单相三线制
额定输入相电压
380V
输入电压范围
PS48600-3/2900-X1：285～475Vac（误差：5Vac）
PS48600-3/2900-X1：285～475Vac（误差：5Vac）
输入交流电压频率
45～65Hz
最大输入电流
≤46A
功率因数
≥0.99
直流输出
输出直流电压
42.2～57.6Vdc
输出直流电流
0～120A
稳压精度
≤1％
效率
≥88％
峰峰值杂音电压
≤200mV（0～20MHz）
电话衡重杂音电压
≤2mV（300～3400Hz）
宽频杂音电压
≤100mV（3.4kHz～150kHz）；≤30mV（150 kHz～30MHz）
离散杂音
≤5mV（3.4kHz～150kHz）；≤3mV（150kHz～200kHz）；≤2mV（200 kHz～500kHz）；
≤1mV（0.5MHz～30MHz）
交流输入告警和保护
交流输入过压告警点
缺省值280±5Vac，监控模块可设
交流输入过压告警恢复点
缺省值270±5Vac，低于交流输入过压告警点10Vac
交流输入欠压告警点
缺省值180±5Vac，监控模块可设
交流输入欠压告警恢复点
缺省值190±5Vac，高于交流输入欠压告警点10Vac
过压保护切换点*
285Vac±5Vac
过压切换恢复点
270Vac±5Vac
欠压保护切换点
170Vac±5Vac
交流输入告警和保护
欠压切换恢复点
185Vac±5Vac
欠压保护点
125Vac±5Vac
欠压保护恢复点
140Vac±5Vac
直流输出告警和保护
直流输出过压保护点
缺省值59.0±0.2Vdc
直流输出过压告警点
缺省值58.5±0.2Vdc 监控模块可设
直流输出过压告警恢复点
缺省值58.0±0.2Vdc 低于过压告警点0.5Vdc
直流输出欠压告警点
缺省值45.0±0.2Vdc 监控模块可设
直流输出欠压告警恢复点
缺省值45.5±0.2Vdc 高于欠压告警点0.5Vdc
电池保护动作点
缺省值43.2±0.2Vdc 监控模块可设
整流模块
均流特性
整流模块可以并机工作，并具有按负载均分负载能力，其不平衡度应优于±3％的输出额定电流值；测试电流范围10％～100％额定电流
输入限功率（45℃）
176Vac输入，模块最大输出功率为100％额定功率，即1740W
110Vac输入，模块最大输出功率为50％额定功率，即1050W
85Vac输入，模块最大输出功率为44.4％额定功率，即800W
整流模块
过压保护方式
整流模块有输出过压硬件保护和输出过压软件保护，硬件过压保护点为59.5V±0.5V之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56～59V（要求比输出电压高0.5V以上，出厂默认值为59V）
软件过压保护模式有两种，可以通过后台维护软件选择：
1．一次过压锁死模式
当整流模块输出达到软件保护点后，整流模块关机并保持，需要人工干预方可恢复工作；
2．二次过压锁死模式
整流模块软件保护后，关机5秒钟内重新开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位
输出缓启功能
模块开机瞬间，输出电压可缓慢上升，上升时间可以设置
风扇转速可设
模块的风扇转速可以设置成自动调节，也可以设置为全速
温度限功率
45℃环境温度以下，模块可以满功率1740W输出；
45℃环境温度以上，模块输出采用线性限功率，其中：
55℃环境温度，模块输出功率1450W；65℃环境温度，模块输出功率1160W；
70℃环境温度，模块输出功率为零
EMC指标
传导发射
Class A 参考标准：EN55022
辐射发射
EFT
Level 4 参考标准：EN61000-4-4
ESD
Level 3 参考标准：EN61000-4-2
浪涌
Level 4 参考标准：EN61000-4-5
辐射抗扰性
Level 2 参考标准：EN61000-4-3
传导抗扰性
Level 2 参考标准：EN61000-4-6
抗雷击特性
交流侧抗雷击特性
交流输入侧可承受模拟雷电冲击电压波形为10/700μs，幅值为5kV的正负极性冲击各5次；模拟雷电冲击电流波形为8/20μs，幅值为20kA的正负极性冲击各5次，并可承受8/20μs模拟雷电冲击电流40kA、1次。每次检验冲击间隔时间不小于1min
直流侧抗雷击特性
直流侧可承受模拟雷电冲击电流波形为8/20μs，幅值为10kA的冲击一次
其它
安规
5．三遥功能
在RS232和MODEM通信方式中，后台主机可通过监控模块对艾默生电源系统实现三遥功能。
遥测功能：后台主机可通过监控模块获取系统的实时模拟量；
遥信功能：后台主机可通过监控模块获取系统的实时开关量；
遥控功能：后台主机可实现模块开关机/复位/调压、系统均充/浮充/测试转换、系统控制方式切换、告警消音等功能。
6．多种方式与后台进行通信
监控模块通过电源系统的信号转接板提供RS232/MODEM通信接口和8组告警干接点输出，用于与后台监控进行通信。
干接点输出方式：
