ITA机架式系列(16-20KVA)UPS电源

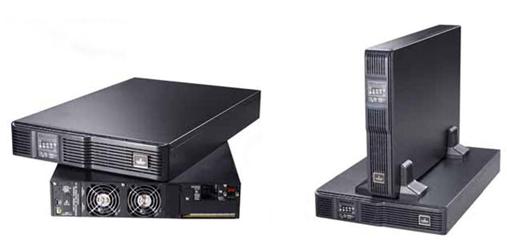

艾默生iTrust Adapt(16-20KVA)


1.产品介绍
iTrust Adapt 16/20kVA UPS 是艾默生网络能源有限公司开发的双变换在线式智能化正弦波不间断电源系统,可为用户的精密仪器设备提供可靠、优质的交流电源,采用模块化设计,可以根据需求装配为塔式或机架式,兼容三三和三单两种机型,适用于中小型数据/通信机房、计算机中心、网络间、通信系统、自动控制系统和精密仪器设备等应用场合的不间断交流供电。




2.应用范围
服务器,存储器,网络设备,VoIP,通讯设备,自动化设备,精密仪器,医疗诊断设备等。

3.适用场合
中小型数据/通信机房,网络间,营业厅,实验室,仪器室,计费中心,精密控制室,过程控制中心等。

4.产品特点
 输出功率因数高达0.9,匹配最新服务器的用电特性
 超高功率密度设计,18KW 只需要3U 高度
 超大尺寸LCD 和LED 显示,系统状态一目了然
 三三和三单机型兼容,适合多种应用场合
 支持并联运行(最大3+1),且无需并机插框
 共用电池组设计,且电池节数30-40 节可灵活设置
 超宽输入电压/频率范围,适应恶劣电网环境
 超强输出过载及短路能力,确保极限状态的系统安全
 机架式/塔式兼容,安装方式随心所欲
 操作显示面板旋转设计,自由匹配安装方式
 支持同步双母线系统,方案配置更多选择
 可平滑接入艾默生易睿TM 系统
 输入标配防浪涌电路,实现卓越的抗电网浪涌能力
 并机系统输入功率缓启动功能,减少对电网冲击
 兼容艾默生机房监控软件SiteMonitor,也可接入主流NMS(网管)系统
 出色的节能环保特性:
a)输入高功率因数高达0.99,实现高电能利用率;
b)整机效率高达94%,节能效益明显;
c)满足欧盟ROHS 环保指令;
d)可调速智能风扇,风扇转速自适应调节,有效节能;
e)提供ECO 运行模式,效率高达98%,显著节能。

产品概述

Adapt 5-20KVA UPS 是艾默生网络能源有限公司开发的双变换在线式智能化正弦波不间断电源系统,可为用户的精密仪
   器设备提供可靠、优质的交流电源,采用模块化设计,可以根据需求装配为塔式或机架式,兼容单进单出和三进单出适用
   于小型计算机中心、网络间、通信系统、自动控制系统和精密仪器设备等应用场合的不间断交流供电。

适用对象
        服务器,存储器,网络设备,ATM,VoIP,通讯设备,自动化设备,精密仪器,医疗诊断设备…… 等输入电压精度要求极高的设备。

适用场合
        中小型数据/通信机房,网络间,营业厅,实验室,仪器室,控制室,办公环境,计费中心,精密控制室,过程控制中心等。

产品突出特点
  • 超高功率密度,整机2-3U
  • 超宽输入电压/频率范围,适应恶劣电网环境
  • 输出功率因数高达0.9,带载量提升20-30%
  • 效率高达92-94%
  • 三相单相兼容,适合多种应用场合
  • 兼容机架/塔式安装方式
  • 支持并联扩展运行(最大4台)
  • 提供丰富机架选件,方便机架内的配电/监
  • 控等功能的一体化实施
  • 可平滑接入艾默生易睿监控系统
出色的节能环保特性
  • 输入高功率因数高达0.99,实现高电能利用率
  • 整机效率高达92%以上,节能效益明显
  • 满足欧盟RoHS环保指令
系统参数
Adapt 系列参数表 5KVA  10KVA  16KVA  20KVA
标准机型 长延时机型 标准机型 长延时机型 长延时机型 长延时机型
型号 UHA1R-0050  UHA1R-0050L  UHA1R-0100  UHA1R-0100L  UHA3R-0160L  UHA3R-0200L
输入参数
整流器类型 IGBT整流
额定电压 220/380Vac单相三线/三相四线 220/380Vac单相三线/三相四线 380Vac三相四线
输入电压范围 单相120Vac~276Vac 单相120Vac~288Vac 三相228Vac~478Vac
输入频率范围 45Hz~55Hz
输入功率因数 单相>=0.99 / 三相 >=0.95  满载>0.99
电池
电池类型 铅酸免维护蓄电池
充电能力 标机回充至90% <3h  标机回充至90% <6h  最大充电功率4.5KW
标机电池后备时间 >5 分钟
电池模块型号 U16-07C1
电池模块规格 430W×660D×88H (机架内高度2U),50Kg
输出参数
额定功率 5KVA/4.5KW或6KVA/4.5KW(现场可设置) 10KVA/9KW  16KVA/14.4KW  20KVA/18KW
额定电压 单相220Vac  三相380Vac,单相220Vac
电压稳定度 3% 1%
频率稳定度 0.25%
输出电压 < 3% 线性负载 < 2%(线性负载)
波形畸变率 < 5% 非线性负载 < 5%(非线性负载)
负载最大峰值因数 3:01
阶跃型负载能力 100%
输出方式 端子
过载能力(% 额定负载) 125%额定负载下1min 105%~125% 5mins,125%~150% 1min,大于150% 500ms 105%~125% 5mins,125%~150% 1min,大于150% 200ms
系统参数及标准
变换类型 双变换在线式
能否实现并机 支持最大3+1并机
安装方式 机架式/塔式兼容
整机效率 >92%  >92.5%  Up to 94%
切换时间 0 ms
噪声 <50dB  <55dB  ≤58dB
语言 中英文
是否有LCD显示 是(可选)  是(标配)
安规 IEC/EN62040-1-1
电磁兼容 IEC/EN 62040-2,IEC/EN61000-3-11,IEC/EN61000-3-12,YD/T1095-2008
浪涌保护 IEC/EN 62040-2
防护类型 IP20
体积W×D×H(mm) 430×660×882U,带电池4U 430×660×88 435×660×882U,带电池6U 435×660×88  435×750×130 3U
主机净重 23Kg  25Kg  24.8Kg  25.5Kg  35Kg
保修 3年 1年
通信及管理
接口类型 USB/智能卡槽(干接点卡/干接点扩展卡/SIC卡/Modbus卡/RS485卡)
管理软件 SiteMonitor
环境参数
运行温度 0~+40℃
相对湿度 5~95%,无凝露
最大海拔高度 <1500m,(超过1500m时,参照GB/T3859.2降额使用) <2000m (超过2000m时,参照GB/T3859.2降额使用)
