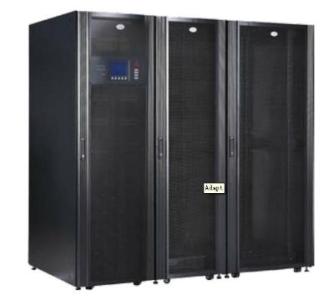

HipulseU系列

Hipulse U系列UPS为三进三出型(三相输入,三相输出)在线式智能交流不间断电源系统,共有五种规格,单机额定输出功率分别为:80kVA100kVA120kVA160kVA200kVA300kVA 400kVA,可6台机器直接并联运行。主要适用于大型IDC机房、银行/证券结算中心、通信网管中心、半导体生产线以及大型自动化生产及其控制系统。


产品特点:



  • 在线式双变换设计,完全隔离市电及油机可能存在的各类电网污染及电网故障对负载的影响。


  • 输出功率因数提升至0.9,更适应大规模采用功率因数校正技术的服务器计算机及网络中心,比传统UPS带载能力增加10%以上;


  • 采用先进的第6DSP及全数字控制技术,系统稳定性更高;


  • 多种输入谐波抑制技术,提高电能利用率;


  • 零相移输出隔离变压器,减小零地电压和负载谐波电流对逆变器的影响;


  • 超强输出过载及短路能力,确保系统稳定性和极限状态的系统安全;


  • 先进的分散式自主并联技术,无需集中旁路柜,可实现6台并联;


  • 超宽输入电压、频率范围,适应恶劣电网环境;


  • 标配输入输出滤波器,提升系统的电磁兼容;


  • 智能化电池管理,自动维护电池,延长使用寿命;


  • 6英寸超大液晶显示器,中英文显示界面,方便用户使用;


  • 分层独立式密闭风道和冗余风扇设计,电路板三防漆防护,内置防尘滤网,具有高效散热和恶劣环境下的有效防护功能。
  • 产品参数




    Hipulse U不间断电源系统







    80kVA/72kW



    100kVA/90kW



    120kVA/108kW



    160kVA/144kW



    200kVA/180kW



    300kVA/270kW



    400kVA/360kW







    6脉冲



    6脉冲



    12脉冲



    6脉冲



    12脉冲



    6脉冲



    12脉冲



    6脉冲



    12脉冲






    物理参数



    宽(mm



    900



    1250



    1640



    1250



    1640



    1640



    2280



    2280



    ×高(mm



    855×1900



    855×1900



    855×1900



    855×1900



    855×1900



    855×1900



    855×1900



    855×1900



    重量(kg



    980



    1200



    1725



    1350



    2000



    1600



    2200



    2100



    2750






    输入特性(整流器)



    额定输入电压



    380/400/415VAC,三相三线



    额定工作频率



    50/60Hz



    输入电压范围



    ±15%25%可调)



    输入频率范围



    45Hz65Hz



    输入功率因数



    可达0.99(加谐波滤波器时)



    输入电流谐波(THDi



    4.5%(加谐波滤波器时)



    输入功率缓启动功能



    有,5-300秒可设置






    整流器输出特性



    充电器输出稳压精度



    1%



    直流纹波低压



    ≤1%






    输出特性(逆变器)



    逆变器输出电压



    380/400/415VAC,三相四线



    输出功率因数



    380/400/415VAC,三相四线



    电压稳定性



    稳态



    ±0.5%典型值



    瞬态



    ±3%典型值



    稳态响应时间



    5ms



    逆变器过载能力



    功率因数0.9时,110%1小时,125%10分钟,150%60



    相移特性



    100%均衡负载时





    100%不均衡负载时





    总谐波含量(THDv



    100%线性负载



    1%



    100%非线性负载



    3%






    旁路



    旁路输入电压



    380/400/415VAC,三相四线



    旁路电压范围



    20%~15%范围内的其它值可通过软件设置






    系统



    频率



    50Hz/60Hz



    市电同步跟踪范围



    ±5%



    实测频率精度(内部时钟)



    50Hz/60Hz±0.02%



    系统效率(满载)



    可高达94%(逆变器效率可达98%)






    工作环境



    运行温度范围



    040



    存储温度



    2570(不含电池)



    相对湿度



    095%不凝露



    最大运行高度



    海拔1000m1000m以上每增加100m,所带负载减少1



    噪音(1m



    5868dB



    保护等级



    IP20



    符合标准



    安规:IEC60950-1IEC62040-1-1UL1778,电磁兼容:IEC62040-2 CLASS AEN50091-2 CLASS A
    设计与测试:IEC62040-3
