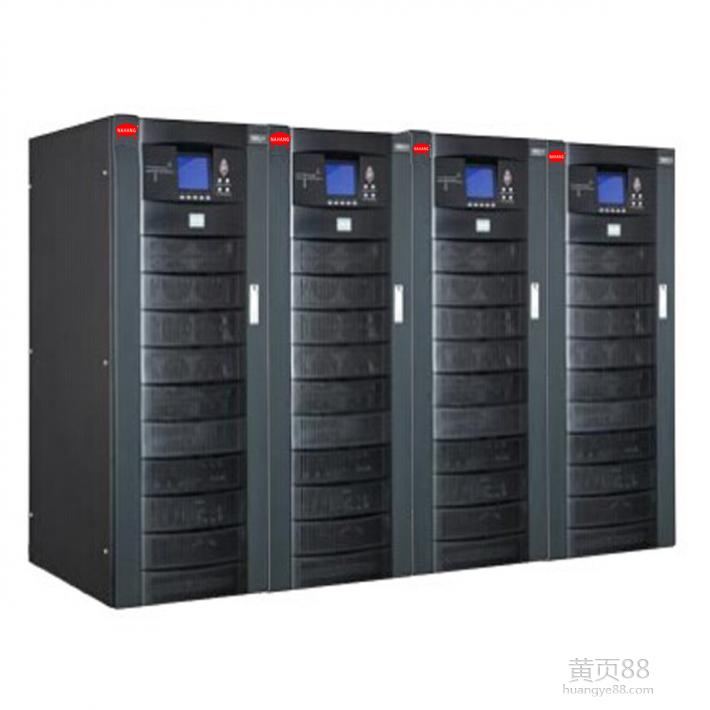

艾默生Hipulse-NXL系列

HIPULSENXL系列大型UPS为三进三出型(三相输入,三相输出)在线式智能交流不间断电源系统,主要适用于大型IDC机房、银行/证券结算中心、通信网管中心、半导体生产线以及大型自动化生产及其控制系统。


产品特点:



l 在线式双变换设计,完全隔离市电及油机可能存在的各类电网污染及电网故障对负载的影响。



l 输出功率因数提升至0.9,更适应大规模采用功率因数校正技术的服务器计算机及网络中心,比传统UPS



带载能力增加10%以上;



l 采用先进的DSP及全数字控制技术,系统稳定性更高;



l 标准内置D级防雷器



l 多种输入谐波抑制技术,提高电能利用率;



l 零相移输出隔离变压器,减小零地电压和负载谐波电流对逆变器的影响;



l 超强输出过载及短路能力,确保系统稳定性和极限状态的系统安全;



l 先进的分散式自主并联技术,无需集中旁路柜,可实现8台并联;



l 标准内置LBS功能



l 超宽输入电压、频率范围,适应恶劣电网环境;



l 智能化电池管理,自动维护电池,延长使用寿命;



l 10.4英寸超大触摸屏彩色LCD显示,中英文等多种语言,方便用户使用;



l 分层独立式风道和冗余风扇设计,电路板三防漆防护,内置防尘滤网,具有高效散热和恶劣环境下的有



效防护功能。



l 标配上下进线,方便用户合理配线

产品参数:




HIPULSENXL不间断电源系统



500kVA/450kW



600kVA/540kW



800kVA/720kW



12脉冲



12脉冲



12脉冲



物理参数



宽×深×高(mm



2835×1000×1950



3955×1090×1950



重量(kg



3690



6390



输入特性(整流器)



额定输入电压



380/400/415VAC,三相三线



额定工作频率



50Hz



输入电压范围



-23%+15%(±25%可调)



输入频率范围



45Hz55Hz



输入功率因数



可达0.98(加谐波滤波器时)



输入电流谐波(THDi



3%(加谐波滤波器时)



输入功率缓启动功能



有,5-300秒可设置



整流器输出特性



充电器输出稳压精度



1%



直流纹波电压



1%



输出特性(逆变器)



逆变器输出电压



380/400/415VAC,三相四线



输出功率因数



0.9(每100KVA输出90KW



电压稳定性



稳态



<±1%典型值



瞬态



<±5%典型值



瞬态响应时间



20ms 时间内恢复到±1%



逆变器过载能力



功率因数0.9时,110%1小时,125%10分钟,150%60



相移特性



100%均衡负载时



0.5°



100%不均衡负载时



1°



总谐波含量(THDv



100%线性负载



最低至<1



100%非线性负载



2.5%



旁路



旁路输入电压



380/400/415VAC,三相四线



旁路电压范围



20%~15%范围内的其它值可通过软件设置



系统



频率



50Hz



市电系统同步跟踪范围



±6%



实测频率精度(内部时钟)



50Hz/60Hz±0.02%



逆变器效率(满载)



逆变器效率高达97



工作环境



运行温度范围



035℃(输出功率因数0.9),040℃ (输出功率因数0.85



存储温度



2570℃(不含电池)



相对湿度



595%不凝露



最大运行高度



≤海拔1500m1500m以上每增加100m,所带负载减少1



噪音(1m



<75dB



保护等级



IP20



符合标准



安规:IEC60950-1IEC62040-1-1UL1778,电磁兼容:IEC62040-2 CLASS AEN50091-2 CLASS A,设计与测试:IEC62040-3
