艾默生UH31-0150L UPS电源
发布时间:2017.02.10    浏览次数:2515

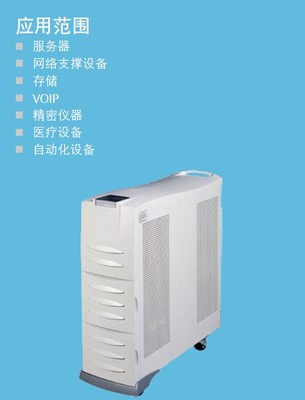

iTrust UH31三进单出10-20KVA系
iTrust UH31系列UPS为三进单出型(三相输入,单相输出)智能高频在线式交流不间断电源系统,共有三个规格,额定输出容量分别为10KVA、15KVA、20KVA
优点
  • DSP全数字控制技术,提高了控制的灵活性和稳定度,保证了产品的一致性和可靠性
  • 纯再现功能,对用户设备提供全面彻底的电力保护
  • 智能化的电池管理,延长UPS电池使用寿命近50%
  • 完善的网络监控解决方案,UPS运行的手段
应用领域
  • ISP应用,中小规模的网管系统/机房,业务服务器群,工业过程控制应用,中小规模的办公自动化,精密仪器设备,医疗设备等
性能特点
  • 三进单出,380V/220V
  • 纯在线,双变换-提供供电质量
  • 基于DSP的全数字控制技术-带来更高可用性
  • 标配输入防雷板-超强地域适应性
  • 支持多种接口,多种平台的网络监控-方便IT客户的管理
  • 超强缺相工作能力-确保电网情况下的稳定供电
  • 基于IGBT的整流/逆变电路-带来完美输入/输出电气性能
  • 输入功率因数校正技术(PFC)-节能,降低系统成本
  • 超宽输入电压抗扰范围-适应恶劣电网环境
  • 智能化电池管理-保护电池,延长电池寿命
  • 中英文界面-方便用户使用
系统特点
  • 全数字控制,全面提高可靠性,MTBF平均无故障时间(以美国军标计算):10-20KVA 30万小时
  • 智能化网络管理,可实现lnternet/lntranet远程网络监控和65000台多区域UPS集中管理
  • 业内强的电网适应能力,相电压120~276VAC,50Hz ±10%,320VAC 1小时不损坏,满足恶劣电网环境,160VAC以上满载运行,160~120VAC承载能力线性递减,120VAC可带半载
  • 多级防类保护,保证网络系统安全运行,C级防雷(选件)20ms雷击电流,D级防雷(内值)8/20ms6KV/3KA混合波
  • 符合国际安规及电磁兼容标准,功率因数>0.95,电磁兼容通过EN50091
  • 三进单出产品10~20KVA具有业内独有的缺相工作能力,相电压在≥176VAC式缺医相UPS可称单50%负载,缺两相UPS可承担25%负载
  • 智能化电池管理,大幅延长电池寿命,可进行电池放电终止保护电压自动调节、自动均衡浮充管理、电池容量和故障检测,自主均流的可并联充电器能根据需要选配扩容,保证长延时UPS系统充电需要
技术参数


型号
UH31-0100L
UH31-0150L
UH31-0200L
容量
10KVA
15KVA
20KVA
噪声
<55Db(1米)
<60Db(2米)
输入
额定电压
线电压380Vac
电压范围
1、相电压在176~276V范围内,满载工作;
2、只要有一相电压在120~176V范围内,按三相中小输入电压线性递减,相电压120V时,可50%满载工作;
缺相工作情况
1、缺一相的情况:另两相电压在176~276V范围内,50%满载工作;另两相中只要有一相电压在120~176V内, 线性递减,120V时,可25%满载工作;
2、缺两相的情况:剩下的一相电压在176~276V,25%满载工作;120~176V线性递减,120V时,可12.5%满载工作
频率
45--~55Hz
输入方式
三相四线制
功率因数
>0.95(额定电压下)
输出
功率因数
标准0.7(可达0.8)
电压
220Vac±1%
电压失真度
线形负载<0.3%; 非线形负载<5%
逆变器过载能力(市电或电池)
105%<负载<125%时,10分钟后转旁路数处;
125%<负载<150%时,1分钟后转旁路数处;
负载>150%时,200Ms后立即转旁路数处;
峰值因数
3︰1
旁路工作电压
120~253Vac
整机工作效率
可达92%(逆变效率大于96%)
市电掉电转换时间
零转换
系统
面板显示方式
LED+LCD(中英文可选)
安全规范要求
CCEE,EN60950
可承受的输入电压
线电压554Vac,1小时(静态)
电磁兼容要求
传导:EN55022ClassA
辐射:EN55022ClassA
抗扰性满足
EN61000-4-2,3,4,6,8,11Level Ⅲ,EN61000-5Level Ⅳ
MTBF(系统)
30万小时
MTTR(板级维修)
1小时
绝缘电阻
>2M(500Vdc)
绝缘强度
(输出对地,输入对地)2820Vdc, 漏电流<3.5mA
电涌保护
IEC60664-1-Ⅳ
冗余技术
串联热备份
产品外形尺寸与质量


型号
宽×高×深(mm)
重量(㎏)
UH31-0100L
280×875×770
97
UH31-0150L
116
UH31-0200L
116
